CombiProtect Jeweller
Bezdrátový detektor pohybu a rozbití skla s elektretovým mikrofonem – dva senzory v jednom zařízení pro spolehlivou ochranu interiérů.
CombiProtect Jeweller kombinuje funkce dvou detektorů v jediném zařízení – detekci pohybu pomocí PIR čidla a detekci rozbití skla pomocí elektretového mikrofonu. Díky algoritmu SmartDetect a dvoustupňové analýze zvuku DualTone minimalizuje falešné poplachy.
Zařízení se bezdrátově připojuje k ústředně přes protokol Jeweller, lze jej plně konfigurovat a testovat na dálku prostřednictvím aplikace Ajax. Instalace nevyžaduje rozebrání krytu – montáž probíhá přes panel SmartBracket.
Ajax: Bezpečnostní systém nové generace CZ ▶ Přehrát na YouTube
PIR čidlo pro přesnou detekci pohybu
CombiProtect Jeweller využívá PIR čidlo od Excelitas Technologies, amerického výrobce optoelektronických komponent s tradicí od roku 1931. Ajax Systems testuje 100 % vyrobených zařízení, aby zaručil nejvyšší přesnost detekce pohybu.
Detektor pokrývá zónu až 12 m a horizontální úhel 88,5°. Správná instalace ve výšce 2,4 m s čočkou kolmo na předpokládaný směr průniku zajišťuje spolehlivou imunitu vůči domácím zvířatům do 20 kg a výšky 50 cm.
Speciální Fresnelova čočka
Vzor sekcí Fresnelovy čočky je navržen tak, aby rozlišoval mezi IR diagramem člověka, zvířete a tepelného šumu. Větší sekce zachycují záření na úrovni hlavy a trupu dospělého člověka, menší sekce zpřesňují diagram.
Čočka předává detektoru přesné informace o tepelném objektu v detekční zóně a charakteru jeho pohybu, čímž výrazně snižuje počet falešných poplachů způsobených tepelnými vlivy prostředí.
SmartDetect – filtr tepelného rušení
Softwarový algoritmus SmartDetect byl vyvinut na základě zpracování tisíců tepelných vzorců způsobených lidmi, zvířaty i prostředím. V ostrém režimu detektor průběžně analyzuje intenzitu IR záření, velikost tepelné skvrny, rychlost pohybu a další parametry.
Algoritmus okamžitě a s vysokou přesností identifikuje markery falešného poplachu. Výsledkem je detektor, který spolehlivě reaguje na pohyb člověka a nespouští zbytečné poplachy.
Detekce rozbití skla algoritmem DualTone
Citlivý elektretový mikrofonem zachytí charakteristický zvuk rozbitého skla. Aby detektor vyhlásil poplach, musí v rozmezí 1,5 sekundy zaznamenat nejprve tlumený nízkofrekvenční zvuk nárazu a poté vysokofrekvenční zvuk praskání skla.
Tento dvoustupňový algoritmus DualTone výrazně snižuje riziko falešných poplachů. Detekci lze nakonfigurovat ve třech úrovních citlivosti prostřednictvím aplikace Ajax, dosah detekce je až 9 m, horizontální úhel 180°.
Kompenzace teploty pro spolehlivost v každém počasí
Kompenzace teploty je softwarový mechanismus, který udržuje kontrast tepelného obrazu i tehdy, když se okolní teplota blíží teplotě lidského těla. Při každém měření okolní teploty detektor koriguje data z PIR čidla podle koeficientové tabulky uložené v paměti.
Detektor tak zůstává účinný po celý rozsah provozních teplot od −10 °C do +40 °C, aniž by bylo nutné manuálně upravovat nastavení při změně ročního období.
Tři úrovně citlivosti pro pohyb i zvuk
Jak PIR čidlo pohybu, tak mikrofonní senzor pro detekci rozbití skla nabízejí tři nezávislé úrovně citlivosti. Nízká citlivost snižuje pravděpodobnost reakce na aktivního domácího mazlíčka, vysoká citlivost zaregistruje jakýkoliv pohyb v detekční zóně.
Nastavení provádí technik nebo správce systému vzdáleně v aplikaci Ajax bez nutnosti fyzické návštěvy objektu. Tím se zjednodušuje přizpůsobení detektoru konkrétním podmínkám instalace.
Předinstalovaná baterie až na 5 let provozu
Detektor je vybaven předinstalovanou baterií CR123A od prověřených výrobců (Huiderui nebo Duracell). Baterie nevyžaduje žádný další krok při zprovoznění – zařízení je připraveno k provozu přímo z krabice.
Stav baterie je kdykoli dostupný v aplikaci Ajax. Uživatelé i bezpečnostní společnosti obdrží upozornění na nízkou kapacitu s předstihem několika měsíců, takže výměna proběhne bez spěchu. Baterie je snadno vyměnitelná po přibližně pěti letech autonomního provozu.
Jeweller – bezpečná bezdrátová komunikace
Systém Ajax využívá obousměrnou šifrovanou rádiovou komunikaci na protokolu Jeweller. Blokové šifrování s dynamickým klíčem a autentizace zařízení při každém komunikačním sezení chrání před sabotáží, spoofingemem a odposlechem dat.
Dosah rádiového signálu je až 1 200 m ve volném prostoru. Automatická regulace výkonu šetří energii a přepínání frekvencí (frequency hopping) zajišťuje odolnost vůči zarušení. O detekci rušení jsou okamžitě informovány bezpečnostní společnosti i uživatelé.
Automatický dohled a hlášení stavu
Všechna zařízení Ajax provádějí automatickou sebekontrolu a pravidelně odesílají svůj stav ústředně. Monitoruje se stav tamperu, komunikace, napájení i senzorů. Cloudový server Ajax řídí komunikaci mezi ústřednou a aplikacemi.
V případě poruchy nebo výpadku komunikace je technik okamžitě informován prostřednictvím push notifikace. Pravidelné dotazování zajišťuje zobrazení aktuálního stavu zařízení v reálném čase v aplikacích pro Android, iOS i desktop.
Odolnost vůči sabotáži
Kryt detektoru je vybaven tamper tlačítkem, které okamžitě upozorní bezpečnostní společnost a uživatele při pokusu o odtržení zařízení od povrchu nebo vyjmutí z montážního panelu SmartBracket.
Veškerá uložená i přenášená data jsou chráněna blokovým šifrováním s dynamickým klíčem. Ústředna ověřuje unikátní parametry zařízení při každém komunikačním sezení – pokud ověření selže, ústředna příkazy ignoruje.
Jednoduchá instalace a vzdálená konfigurace
CombiProtect Jeweller je připraven k provozu ihned po vybalení. Panel SmartBracket umožňuje uchytit detektor na zeď bez nutnosti rozebírání krytu. Párování s ústřednou proběhne naskenováním QR kódu v aplikaci Ajax.
Veškerá konfigurace i testování jsou dostupné vzdáleně přes mobilní nebo desktopovou aplikaci. Technik může nastavení kdykoli změnit bez fyzické návštěvy objektu, což šetří čas i náklady na servis.
Škálovatelnost pro velké objekty
ReX 2 Jeweller rozšiřuje rádiový dosah všech zařízení Ajax a zajišťuje stabilní komunikaci i skrze ocel a beton – pomocí Ethernetu jako záložního komunikačního kanálu. V jednom systému Ajax může pracovat až 5 opakovačů.
Systém tak pokryje podzemní parkoviště, sklady, kovové hangáry i rozsáhlé areály. CombiProtect Jeweller je plně kompatibilní se všemi ústřednami Ajax a s detektory ostatních kategorií – požární ochrany, kamerových systémů i automatizace.
Klíčové vlastnosti
Detekce rozbití skla
Dosah až 9 m, zorný úhel 180°. Algoritmus DualTone ověřuje rozbití dvěma frekvenčními pásmy v rozmezí 1,5 s.
Detekce pohybu až 12 m
Horizontální zorné pole 88,5°, vertikální pokrytí pro spolehlivou ochranu celé místnosti. Instalace ve výšce 2,4 m.
Imunita vůči domácím zvířatům
Detektor nereaguje na zvířata do 20 kg a výšky 50 cm při správné instalaci. Nastavení Low citlivosti dále snižuje riziko falešného poplachu.
SmartDetect
Softwarový algoritmus analyzuje intenzitu IR záření, velikost tepelné skvrny a rychlost pohybu. Minimalizuje falešné poplachy způsobené tepelným rušením prostředí.
Kompenzace teploty
Udržuje kontrast tepelného obrazu i při teplotách blízkých teplotě lidského těla. Efektivní detekce v rozsahu −10 °C až +40 °C.
Vzdálené ovládání a konfigurace
Veškerá nastavení, testování i sledování stavu jsou dostupné vzdáleně v aplikaci Ajax pro Android, iOS, macOS a Windows.
Okamžité push notifikace
Při poplachu systém okamžitě informuje bezpečnostní společnost i uživatele s přesnými údaji o místě a čase události.
Dvě barvy provedení

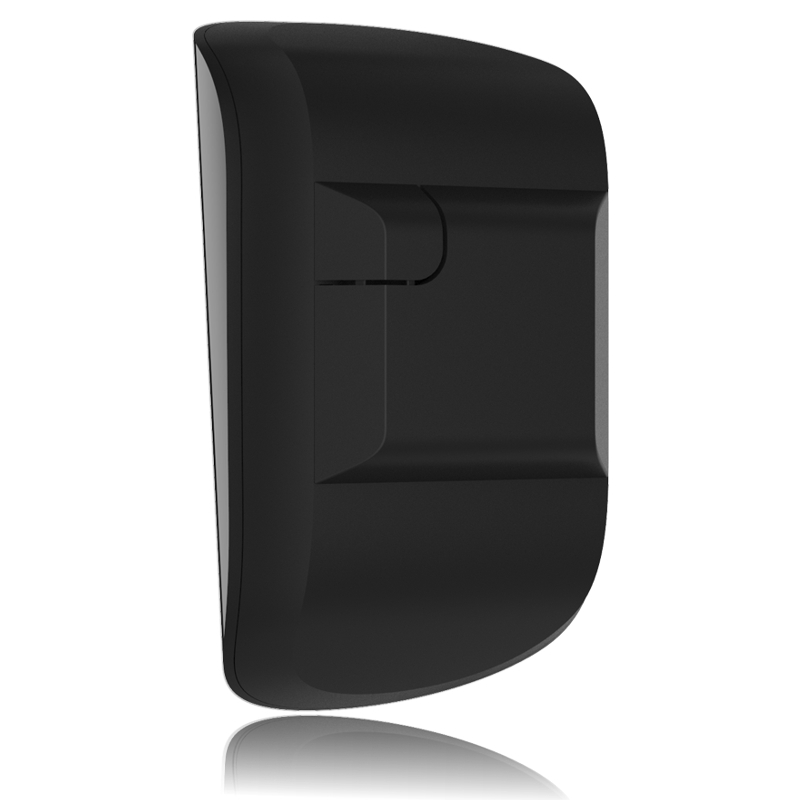

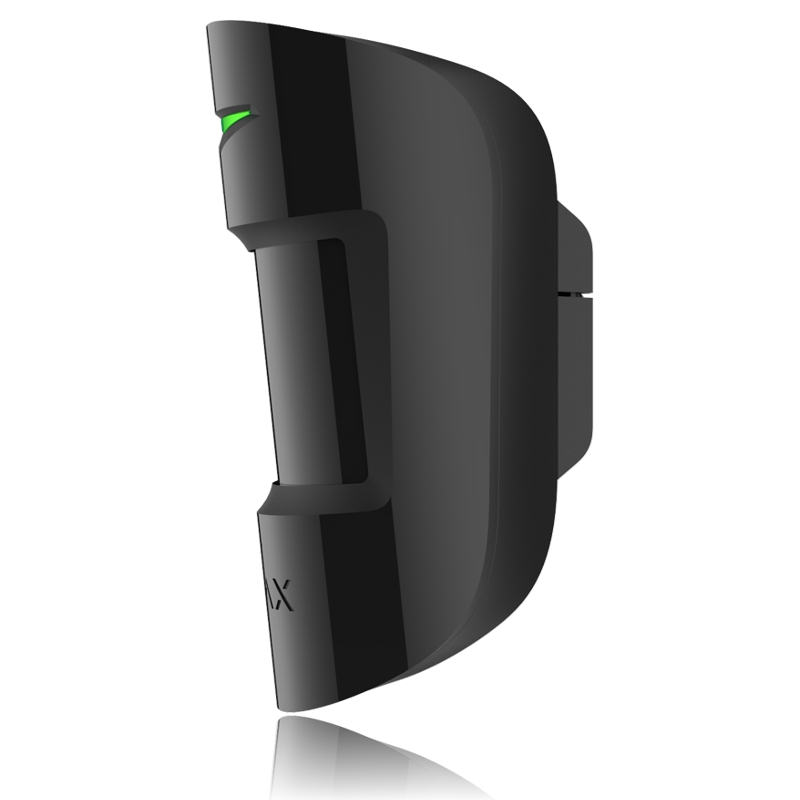

Lesklý kryt je dostupný v bílé a černé barvě, aby detektor esteticky zapadl do interiéru každého objektu.
Hardware
Fresnelova čočka
Vzor sekcí rozlišuje IR diagramy člověka, zvířete a tepelného šumu pro přesnou detekci v celé detekční zóně.
PIR čidlo
Vysoce citlivé pyroelektrické čidlo od Excelitas Technologies. Ajax testuje 100 % zařízení při výrobě.
Elektretový mikrofon
Citlivý mikrofon zachycuje charakteristický zvuk rozbitého skla a předává data algoritmu DualTone k analýze.
Jeweller anténa
Integrovaná anténa pro bezdrátový protokol Jeweller s dosahem až 1 200 m ve volném prostoru.
Tamper
Mechanické tlačítko detekuje odtržení krytu nebo vyjmutí z montážního panelu a okamžitě vyhlásí poplach.
Předinstalovaná baterie
Baterie CR123A je předinstalována z výroby. Výdrž až 5 let. Stav baterie je monitorován v aplikaci Ajax v reálném čase.
Montážní panel SmartBracket
Panel umožňuje upevnit detektor na zeď bez rozebírání krytu. Součástí balení je instalační souprava a stručný návod.
Kde se používá
Restaurace
Zdravotnické centrum
Posilovna
Obchod
Škola
Muzeum
Kancelář

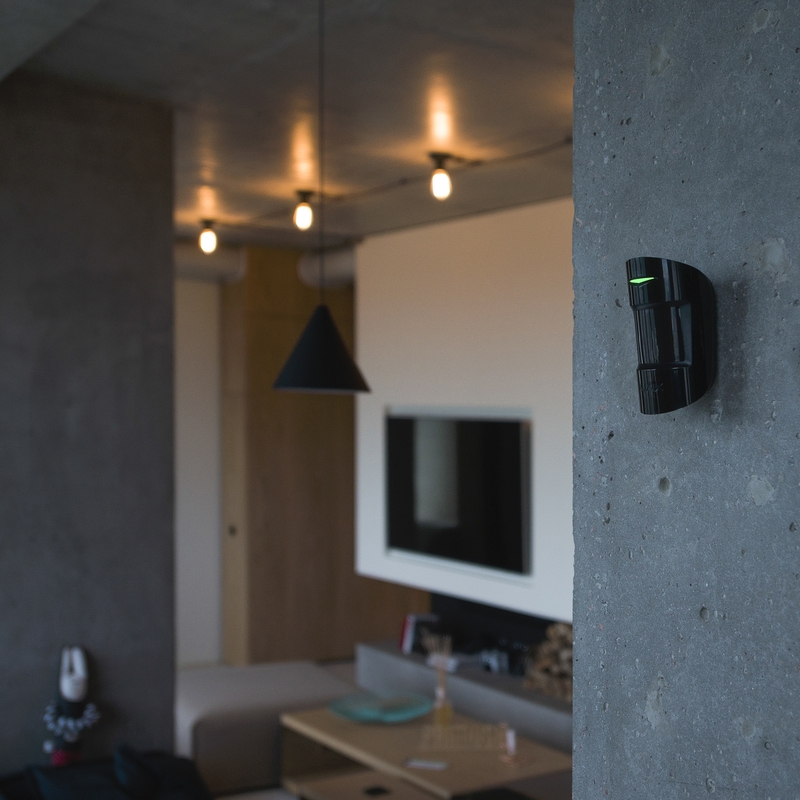

Domácnost
Sklad
